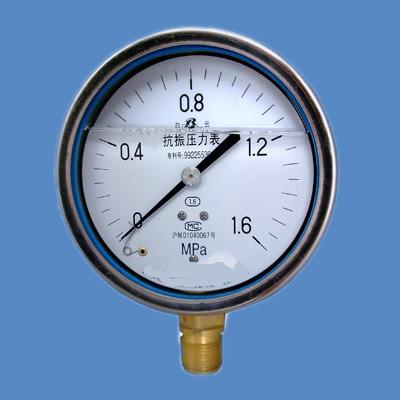

          耐震压力表
产品型号: YN
产品价格: 90
产品厂商: 安徽天马集团仪表有限公司
产品类别: 表压
生产产地: 安徽天长
发布时间: 2012-6-19 10:37:26
浏览次数: 620
产品详细信息

耐震压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。



  耐震压力表外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。



  耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表,能够抗工作环境振动和减少介质压力的脉动影响。







二、耐震压力表的型号规格



型号 结构形式 精确度% 测量范围 MPa
YTN-50Z 轴向无边 ±2.5 0~0.16;0~0.25;0~0.4;0~0.6;0~1.00~1.6;0~2.5;0~4;0~6;0~10;
0~16;0~25;0~40;0~60;0~10
YTN-60
YTN-60T
YTN-60Z
YTN-60ZQ
径向无边
径向带后边
轴向无边
轴向带前边
YTN-100
YTN-100T
YTN-100Z
YTN-100ZQ
径向无边
径向带后边
轴向无边
轴向带前边
±1.6 -0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.60~2.5;0~4.0;0~6.0;0~10;0~160~25;0~40;0~60;0~100
YTN-150
YTN-150T
YTN-150Z
YTN-150ZQ
径向无边
径向带后边
轴向无边
轴向带前边
注:轴向可按要求带方形前边。



  使用工作温度:-5℃~55℃;-25℃~55℃



  相对温度≤85%



  使用工作环境振动频率不大于25Hz,振幅不大于1mm



  仪表执行标准: 防护等级:IP65[1]



  重量:0.25kg (Y-50) 0.4Kg(Y-60)



  0.585Kg(Y-75)



  0.89Kg(Y-100)



  0.95kg (Y-150)



三、耐震压力表的外形尺寸说明:



型号 外形尺寸 mm
A B C D d d0 M
YTN-50Z 29 24 0 50 / / 14X1.5
YTN-60 31 32 14 60 / /
YTN-60T 31 32 15 75 3.4
YTN-60Z 30 32 0 / /
YTN-60ZQ 30 32 0 75 3.4
YTN-100 44 45 18 100 / / 20X1.5
YTN-100T 44 46 19 118 5.5
YTN-100Z 43 45 34 / /
YTN-100ZQ 43 45 44 118 5.5
YTN-150 50 47 19 149 / / 20X1.5
YTN-150T 50 48 20 165 5.5
YTN-150Z 51 47 55 / /
YTN-150ZQ 51 47 55 165 5.5
注:连接螺纹可按要求订货



  耐震压力表适用于环境剧烈振动场所,可耐受介质脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械,石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。



四、耐震压力表的安装注意事项

  1. 仪表使用环境温度为-40~70℃,相对湿度不大于80%,如偏离正常使用温度20 5℃时, 须计入温度附加误差。



  2. 仪表必须垂直安装,力求与测定点保持同一水平,如相差过高计入液柱所引起的附加误差,测量气体时可不必考虑。安装时将表壳后部防爆口阻塞,以免影响防爆性能。



  3. 仪表正常使用的测量范围:在静压下不超过测量上限的3/4,在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量最低都不应低于下限的1/3,测量真空时真空部分全部使用。



  4. 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修,或联系生产厂家维修。



  5. 仪表应避免震动和碰撞,以免损坏。



  6. 订货时请注明:仪表型号及名称;仪表的测量范围;仪表的精度等级偏离正包装要求和其它。



  7. 根据用户使用要求进行特殊设计。



  压力表接湿部件材质标准:



  代码—1=黄铜/青铜、测量更大的压力范围:黄铜/合金钢、黄铜/316不锈钢



  —2=316不锈钢/合金钢



  (1600-2500bar,/20000-35000psi)



  —3=316不锈钢



  ( 低压镍铁合金可以测量更大的压力)



  用于大多数型号的接湿部分代码:



  —6=蒙氏合金

公司名称:安徽天马集团仪表有限公司 联 系 人:徐海波
所在区域:【安徽省】【滁州市】 电子邮件:tianmayb@126.com
联系电话:0550-7322182 传真号码:0550-7322185
公司网址:http://www.ahtmjt.com 邮政编码:239300
公司地址:安徽省天长市经济开发区天马路1号
