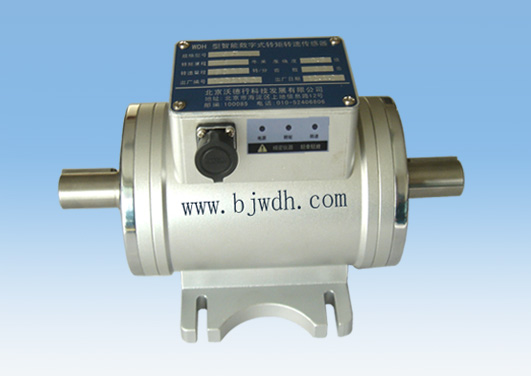

          扭矩传感器
产品型号: WDH-B1
产品价格: 6000
产品厂商: 北京沃德行科技发展有限公司
产品类别: 扭矩
生产产地: 北京
发布时间: 2012-5-31 14:17:52
浏览次数: 1079
产品详细信息

一、原理:

    采用德国最先进的非接触应变测量技术原理

    传感器信号输出及能量导入均采用无接触式传递方式;

    传感器在测量正、反向扭矩时,无需进行换向及调零设置

    传感器信号输出采用多种方式(频率、电压、电流)

    传感器信号输出经调整后可直接进入PLC采集系统

    转速测量:转速测量采用旋转编码器、光电齿盘方式;

    高速测量时采用光电齿盘方式,低速测量时采用旋转编码器

           也可进行角度测量

  二、技术特点:

     信号及供电均为非接触方式传递,无滑环或电刷;

    无须调零和换向即可测量正、反力矩;

    信号采用频率输出方式,信噪比高,抗干扰性好;

    响应快,可测启动力矩,更可测量过渡过程力矩;

    不受转速高低的限制,可精确测量实时力矩和功率;

    传感器的线性度、重复性好、可靠性高;

    传感器结构紧密、体积小、重量轻.

转矩不准确度
0.1~0.5% F.S
重复性
0.1~0.5% F.S
线性
0.1~0.5% F.S
滞后
0.1~0.5% F.S
过载能力
≤150%
绝缘电阻
>200M
工作温度范围
-20℃~+60℃
相对温度
<90%RH
传感器供电电压
±12VDC
传感器功耗
<4W
负载电流
<15mA


       传感器输出信号:

       1、转矩输出信号:

           频率信号输出
          (5K~15KHZ,零点为10KHZ,正向为15KHZ,反向为5KHZ,
           具体参考《产品出厂检定报告》幅值为5V)

       2、转速输出信号:

           频率信号输出, 幅值为5V,每转脉冲数取决于传感器测速盘的齿

           数或编码器的齿数

       3、传感器信号选择:

           传感器输出信号的幅值可提至24V,直接供给PLC采集处理,

           传感器输出的频率信号进行F/V、F/I转换为模拟信号:

           电压信号输出(±5V、±10V、0~5V、0-10V可选) 选配

           电流信号输出(4~20mA) 选配

           注:传感器正反向转矩的确定:

           将传感器的输出轴一端固定,另外一端顺时针施加扭力,此向确定

           为正向,反之为反向。
