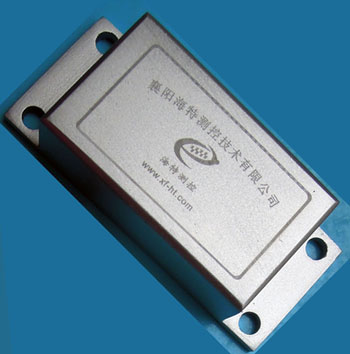

名称：HTC-X01数字型倾角传感器
简介：HTC-X01数字型倾角传感器是针对工业现场控制领域而推出串口输出型倾角传感器，采用了最新MEMC芯片技术和单片机控制技术，输出速度10次/秒,内置高精度16bit A/D差分转换器，通过5阶滤波算法，最终输出双方向的倾角值。产品稳定性好，扩展性好，多种输出可供选择，适合应用于各种恶劣工业控制环境。
产品特点
单、双轴倾角测量可选。
倾角变化以数据方式输出，包括TTL, RS485等多种方式可选。
量程±5～±90°可选。
长期稳定性<0.01°
等级为IP55，抗外界电磁干扰能力强。
小体积29×24×11mm（可定制）
应用范围
基于倾角的方向测量
云台运转监控
卫星天线定位
四轮定位系统
工业机器人
火炮炮管初射角度测量
雷达车辆平台检测
指标参数
注:以下测试数据均为HTC-201的测试数据,其他封装产品测试数据参考HTC201,以产品说明书为标准。
测试条件：环境温度=20℃，+24V供电，待产品上电稳定工作20分钟后开始测量。
测试工具：Agilent 34401A型数字电压表，可调开关电源，±0.01%、温飘5ppm的电阻作为负载）
|
指标
|
最小
|
典型
|
最大
|
单位
|
|
响应速度
|
|
10
|
|
Hz
|
|
测量范围
|
|
±60
|
|
º
|
|
分辨率
|
|
±0.01
|
|
º
|
|
精度(<±15°)
|
0
|
±0.04
|
0.08
|
º
|
|
精度(<±30°)
|
0
|
±0.06
|
0.1
|
º
|
|
精度(<±60°)
|
0.1
|
±0.4
|
0.8
|
º
|
|
非线性
|
0.2
|
0.5
|
0.8
|
%
|
|
零度点重复性
|
|
±0.05
|
|
º
|
|
温度漂移
|
|
±0.008
|
|
º/℃
|
|
工作电压
|
8
|
12
|
15
|
V
|
|
工作电流
|
20
|
25
|
30
|
mA
|
|
工作温度
|
-40
|
|
+85
|
℃
|
|
串口数据格式
|
9600，n，8，1(可选)
|
BPS*
|
