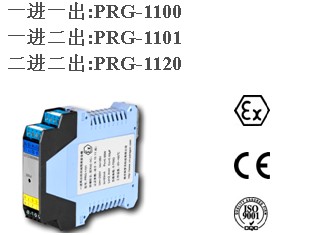

安全栅_PRG-1101是一款二线制，三线制变送器，电流源输入检测端隔离式安全栅，该安全栅产品需要独立供电，电源、输入和输出间全隔离。
主要技术规格
工作电源：20V-35Vdc

功耗：一进一出约1W（24V供电，20mA输出时）
一进二出约1.5W（24V供电，20mA输出时）
二进二出约2W（24V供电，20mA输出时）

配电输出电源：输出电流20mA时
配电电压大于16V

输入信号范围：4mA~20mAdc

输出信号范围：4mA~20mAdc

允许输出负载能力：0~750Ω

性能指标
绝缘强度：本安端/非本安端间2500Vac/分钟
非本安端间1000Vac/1分钟
输出精度：0.1%F.S
温度漂移：0.01% F.S/℃
工作温度: -20℃～+60℃
相对湿度：35%～85% RH
贮存温度：-40℃～+80℃

安全栅结构及外形尺寸
产品结构：35mm导轨卡装式
ABS外壳材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整机重量：150g
产品特点
接2/3/4线变送器，宽范围供电，符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，适用于二线制、三线制变送器、电流源
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)

防爆标志：[EXia]（ⅡC）

认证参数：端子（10.11.12间，13.14.15间）

Um=250V Uo = 28V Io = 93mA

Po =0.65W Lo = 2.4 mH Co = 0.05uF

地址：南京市江宁区科学园营宁路八号二号楼三层
邮编:211100
电话:025-87187408/ 87187418/ 87187428/ 87180825
传真:025-87187428-800(自动)
       025-51198288(任工)
网址：http://www.cn-paragon.com
电子邮件：cn_paragon@126.com

安全栅_PRG-1101给危险区的变送器提供隔离电源，变送器产生的4-20mA信号（或电流源信号）从危险侧隔离传送到安全侧。
