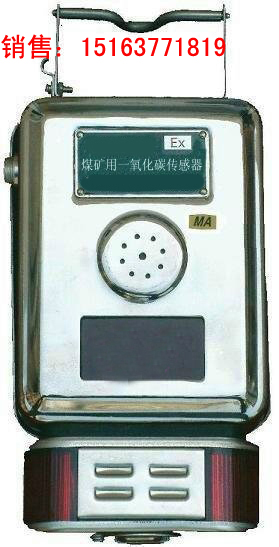

GTH500煤矿用一氧化碳传感器是采用电化学气体敏感元件，经单片机处理的煤矿用固定式监测仪器，适用于煤矿井下，可连续监测工作面及巷道的一氧化碳气体浓度。

防爆型式为矿用本质安全型   防爆标志为ExibI。

测量范围：0～500×10-6CO

允许误差：0～100×10-6CO ±4×10-6CO

          ＞100～500×10-6CO 真值的±5%

报警点设定：24×10-6CO

允许误差：±4×10-6CO

本安参数：

a）μi：18V（DC）    Ii：50（mA）

b） Ci：0.12μF      li：0mA

工作电压  DC9-24V；工作电流 不大于86mA

输出信号： 200～1000Hz

连接电缆： YZ3×1.5三芯电缆，最大长度2000m，分布电感≤1mH/km，分布电容≤0.1μF/ km 。

外形尺寸：268mm×157mm×56mm； 2.10 重量：   1kg

工作原理

该仪器为智能型一氧化碳传感器，采用日本生产的利用电化学定电位电解检测气体原理的传感元件，其含有工作电极（W），对面电极（C）有参比电极（R），以硫酸溶液为电解质，借助于恒电位电路维持工作电极和参比电极之间为恒定电压。当空气中一氧化碳通过透气膜到达工作电极时，按下式发生电化学氧化反应：

CO+H2O        CO2+2H++2e–

反应结果，在工作电极和对面电极间形成正比于一氧化碳气体浓度的微弱电流。该电流经放大、调整后输入飞利浦2119单片机，经数据处理控制显示电路、报警电路、信号输出电路等。

下井前，先地面调校，将主机和传感器的对应端用电缆连接好，给上主机电源，稳定10分钟，待传感器显示值为零后，给其通以标准CO气样（流量150ml/min ）,调整电位器，使显示值和气样值相一致。传感器应定期调校。

GTH500一氧化碳传感器，GTH1000型一氧化碳传感器
