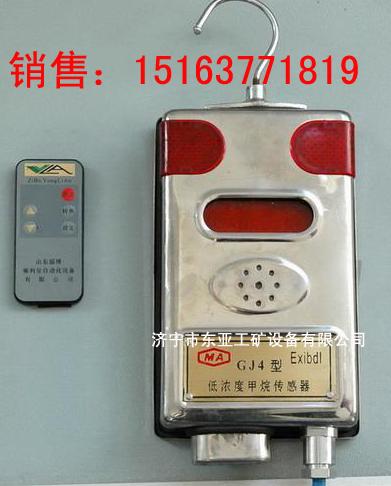

是为满足我国煤矿监测井下沼气的需要而研制的.它可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备,并具有就地显示沼气浓度值,超限声光报警及断电功能.经国家防爆检验机关进行联机检验后,可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套,适宜在煤矿采掘工作面、机电硐室、回风巷道等地点固定使用。

主要技术指标

测量范围:0~4.00% CH4

基本测量误差:

0.00~1.00% CH4    ±0.10% CH4

1.00~2.00% CH4    ±0.20% CH4

2.00~4.00% CH4    ±0.30% CH4

显示方式:四位红色数码管显示

功能显示:1-调零； 2-调灵敏度； 3-调报警点； 4-调断电点；5-自检

     后三位:测量数值显示(%CH4)

信号输出:

信号带负载能力:0~400Ω

报警方式:二级间歇式声光报警

        声强>85dB， 光强:能见度>20m

报警点范围:0~4%CH4连续可调

断电点设置: 可分别定为0.50、0.75、1.00、1.25、1.5、2.0% CH4,相应复电点分别为断电点下限,可在0-3% CH4 范围内设置 。

采样方式：扩散式；元件检测反应速度：<30S

热催化元件寿命：一年

本安参数：a）μi：18V（DC）Ii：70mA

b） Ci：0.08μF  li：0mA

工作电压: DC9-24V；工作电流: ≤85mA

防爆型式：矿用本质安全兼隔爆型；防爆标志:ExibdI

外形尺寸：190×114×57， 重量：700g
