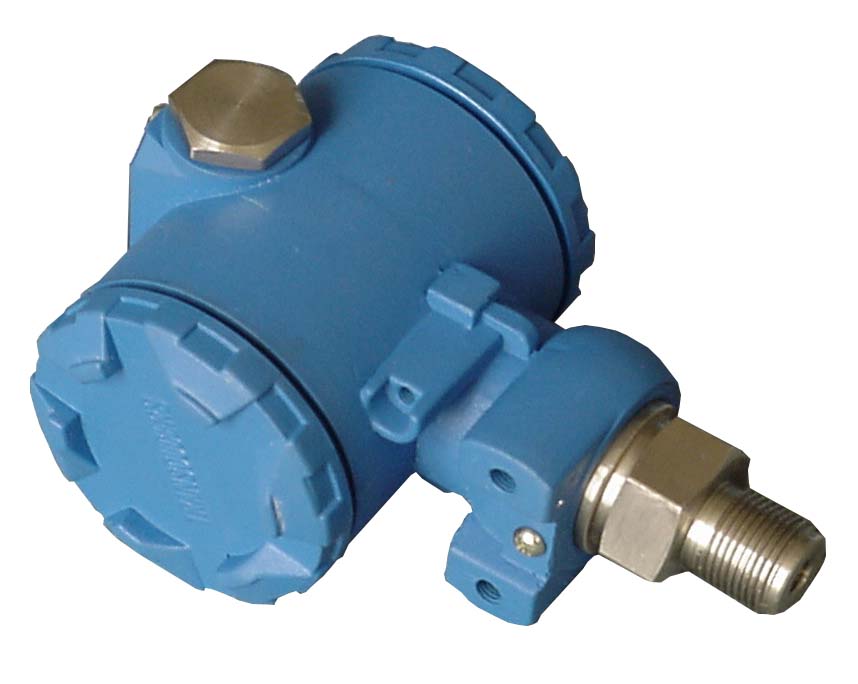

CYB601 型工业压力变送器
一、产品简介
CYB601工业型压力变送器是一种高精度、适应范围广、性能优异的压力测量仪表。 采用进口带不锈钢隔离膜片的高精度扩散硅传感器，经激光调阻和温度补偿，线性补偿，信号放大， V/I 转换等信号处理，输出工业标准的 4～20mA 信号。
该产品选用工业防爆外壳，操作上方便零点、满量程输出调校，适用于工业现场控制，广泛用于工业控制过程中对气体、液体压力的自动化测量与控制 。
二、技术性能
|
量 程 范 围
|
-100…0～35…100(KPa)
|
|
0～1、2、20…100(MPa)
|
|
过 载 压 力
|
≤ 200%FS
|
|
测 量 介 质
|
与 316L不锈钢兼容的气体、液体
|
|
输 出 信 号
|
4～20mA 二线制
|
|
1～5VDC 三线制
|
|
供 电 电 压
|
12～36VDC (标定值为+24VDC)
|
|
精 确 度
|
±0.2%F.S ±0.3%F.S
|
|
长 期 稳 定 性
|
≤±0.2%F.S/年
|
|
介 质 温 度
|
－ 20～+85℃
|
|
响 应 时 间
|
≤1ms
|
|
压 力 接 口
|
M20×1.5或用户自定
|
|
防 爆 标 志
|
ExiaIICT6
|
|
防 护 等 级
|
IP65
|
三、产品特点
●316L不锈钢隔离膜片结构
●精度高、长期稳定性好
●零点、满量程输出可调
●抗电磁干扰设计，适合工业现场
●防爆外壳
四、外形结构
五、产品选型
|
CYB601
|
|
工业压力变送器
|
| |
G
|
|
表压
|
| |
A
|
|
绝压
|
| |
0~X （KPa或MPa）
|
|
量程
|
| |
J02
|
|
± 0.2%FS
|
| |
J03
|
|
± 0.3%FS
|
| |
C1
|
|
4~20mA输出
|
| |
C0
|
|
特殊
|
| |
M1
|
|
M20x1.5 外螺纹
|
| |
M2
|
|
G1/2 外螺纹
|
| |
M0
|
|
特殊
|
| |
F5
|
接线端子出线
|
| |
F0
|
特殊
|
