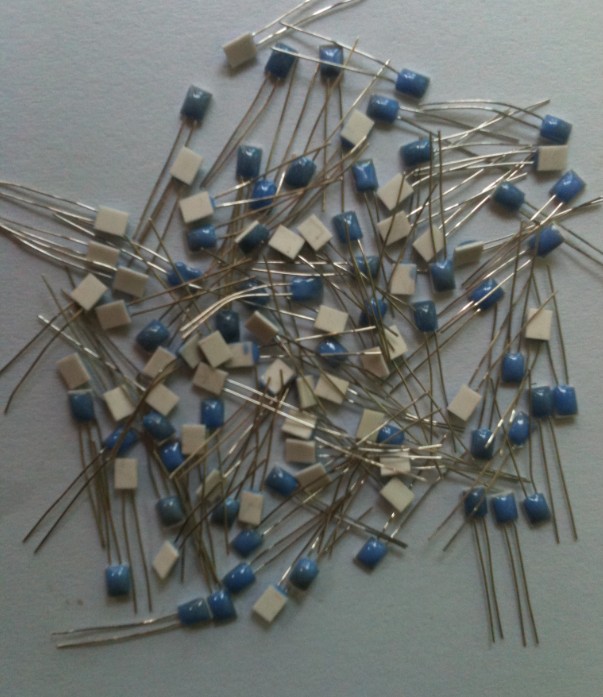

图片中PT1000铂电阻的参数如下:
阻值:PT1000(分A,B,C三个等级。另有高精度1/3B)
尺寸:2*2.3*1.3MM(宽*长*厚)
耐温:-50-550度
颜色:PT1000浅粉蓝色(颜色与性能无关,主要作为区分阻值用)
引脚:材质为铂镍金,长度为10MM
铂电阻小知识:
PT100,PT1000。。。是指在0度的时候它显示的阻值是100欧,1000欧。。。
铂电阻特性:高精度,高灵敏度,体积小
工作原理:温度变化,电阻阻值变化。PT铂电阻芯片是属于正温度系数变化,即温度升高,阻值变大。
PT100精度级别:A级的温度误差0.15度,精度误差0.06欧姆
B级的温度误差0.3 度,精度误差0.12欧姆
C级的温度误差0.6度, 精度误差0.24欧姆(本级别为A,B级淘汰产品,各电阻间的一致性不是很好)
PT1000温度误差与PT100一致,精度误差是PT100的10倍
